Como montar cabos de rede Ethernet (RJ45)








O processo para montagem deste cabo é simples, e para isso você vai precisar de uma ferramenta comumente chamada de alicate de crimpagem, juntamente com um par de conectores RJ45 e o cabo de rede propriamente dito.

A seguir será descrito passo a passo a montagem deste cabo:

1º – Estenda o cabo pelos conduítes, tomando o cuidado de deixar uma pequena sobra, prevendo um possível erro na hora da crimpagem;

2º – Remova a capa externa (geralmente na cor azul), em aproximadamente 2 cm, tomando o cuidado de não desencapar os fios;

3º – Os fios estarão com os pares enrolados entre si, e devem ser desenrolados e deixados todos retos e postados paralelamente;

4º – De acordo com cabo a se montar (vide abaixo esquema de ligação dos conectores RJ45), coloque os fios nesta ordem para serem instalados no conector RJ45. Este conector possui pinos e são contados da esquerda para a direita com os contatos voltados para você, sendo a parte onde é inserido o cabo, apontada para baixo;

5º – Apare os fios com um alicate comum, deixando cerca de 1,5 cm;

6º – Insira os fios no conector, tomando o cuidado de alojar cada um no seu devido ponto, note que para cada pino há um guia;

7º – Após a inserção dos fios no conector, verifique se os fios chegaram até o final do conector, coloque o conjunto no alicate de crimpagem, e pressione. Com esta pressão, os pinos do conector fazem o contato com os fios, removendo parte da capa dos fios, pois possuem um chanfro.

8º – Posteriormente retire o conector do alicate e verifique se o cabo ficou firme e se não há nenhum fio desconectado. Se tudo estiver Ok, é só repetir os mesmos procedimentos na outra extremidade.

A seguir veja o esquema de ligações dos conectores RJ45 para cabo direto e cabo cruzado:

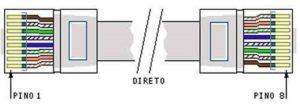

Cabo Direto ( Straight ):

Cabo usado para ligar equipamentos ativos, sendo recomendado o uso com o comprimento máximo de 100 metros.

A ligação de conectores RJ45 segundo a norma AT&T 258 ou EIA/TIA 568B deve, para além da utilização de cabo e conectores de Categoria 5 ( Cat 5 ) de modo a se conseguir uma taxa de transferência de 100 Mbps, respeitar a seguinte ordem de cores:

Com os contatos voltados para cima, da esquerda para a direita:

Pino 1

Branco
Laranja
Laranja
Branco
Verde
Azul
Brando
Azul
Verde
Branco
Marrom
Marrom
Branco
Laranja
Laranja
Branco
Verde
Azul
Brando
Azul
Verde
Branco
Marrom
Marrom

Pino 1

direto

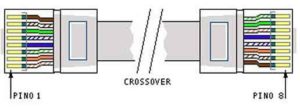

Cabo Cruzado ( CrossOver ):

Em equipamentos mais antigos esse tipo de pinagem se faz necessário. Se a rede for 10/100baseT podemos utilizar um cabo mais simples, visto que este tipo de rede não utiliza todos os pares como as anteriores. Só faz uso de dois pares (os pares branco laranja/laranja e o branco verde/verde).

Deve-se por isso cruzar os cabos que ligam aos terminais numero 1 com o 3, 2 com o 6, 3 com 1 e 6 com 2. Usando o código de cores numa das conectores igual à norma AT&T 258 ou EIA/TIA 568B fica:

Ordem de cores, com os contatos voltados para cima, da esquerda para a direita:

Pino 1

Branco
Laranja
Laranja
Branco
Verde
Azul
Brando
Azul
Verde
Branco
Marrom
Marrom
Branco
Verde
Verde
Branco
Laranja
Azul
Brando
Azul
Laranja
Branco
Marrom
Marrom

Pino 1

crossover
